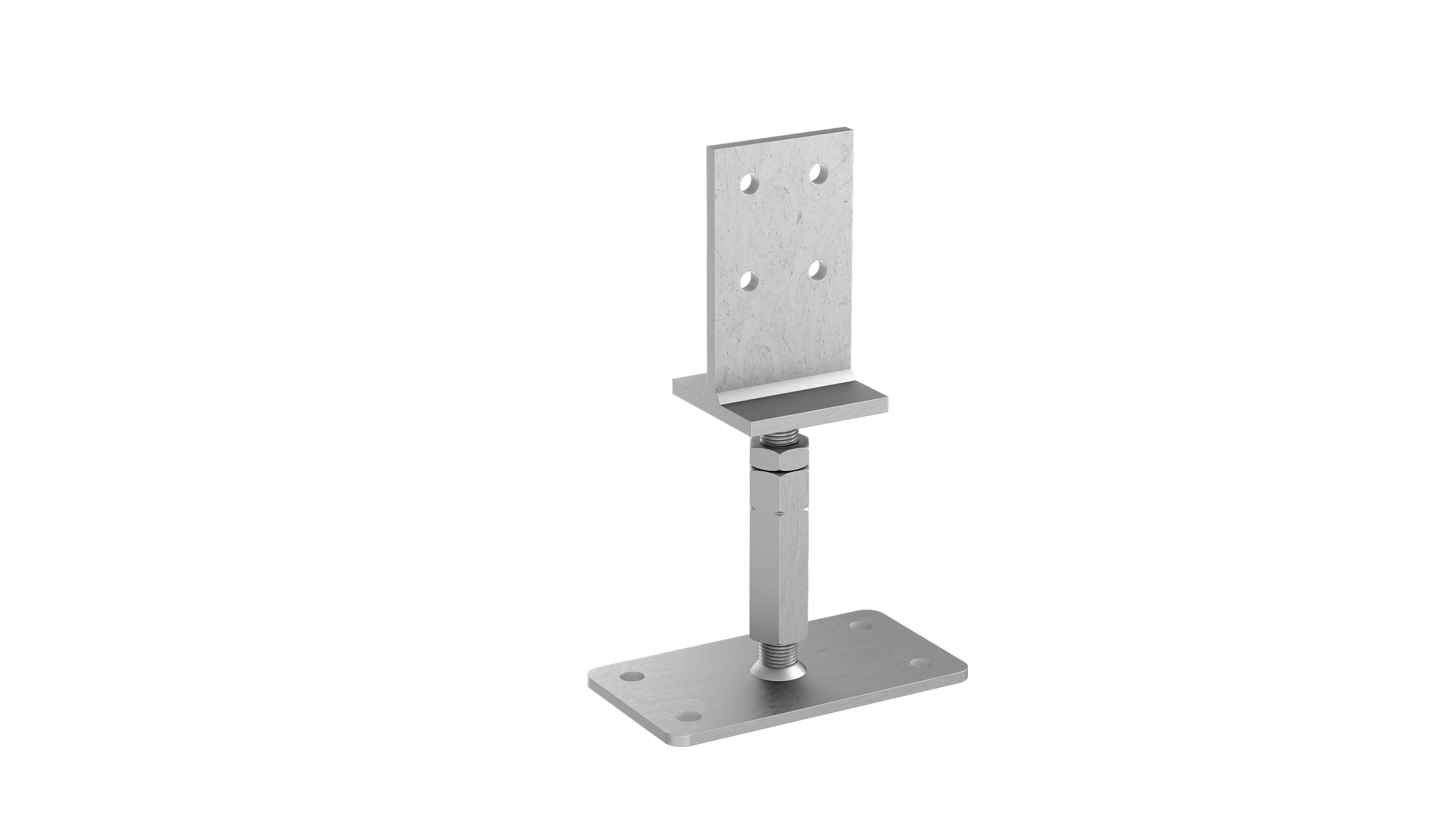

Pied de poteau tpye T 01 sur béton, réglable en hauteur

GH-Pied de poteau type T 01 80x130 M20x150-200

N° de commande: 19613101 EAN: 4019346505106

Anwendungen

	Êtes-vous un client ou un nouveau client? (Commerce spécialisé)
	Pour plus d'informations sur nos produits, commandes, factures et promotions, connectez-vous à notre nouveau système de boutique (compte ci-dessus).

Caractéristiques Techniques

DC Statik:	JA
Gruppe:	Pfostentraeger
Made in Germany:	JA
Statikdiagramm:	Pfostentraeger
ETA:	ETA-16/0550
Höhe mm:	150-200
Gewinde Ø:	20
Bodenplatte Breite:	100
Bodenplatte Länge:	180
Bodenplatte Stärke:	6
Ø 11 mm:	4
Ø 13 mm:	4
Trägerplatte Breite:	80
Trägerplatte Stärke:	8
Schwert Breite:	80
Schwert Höhe:	130
Schwert Stärke:	8
Material:	S 235 JR
Nutzungsklasse:	NKL 2

Documents (télécharger)

Pfostenträger Typ T01H auf Beton höhenverstellbar

CAD Pied de poteau tpye T01H sb reh

Statique pied de poteau type T01 sur béton, réglable en hauteur

Catalogue pied de poteau type T 01 sur béton, réglable en hauteur

DoP pied de poteau

Exemple de dimensionnement pour le raccordement d’un support de poteau

ETA_16_0550_pied de poteau type T01 dans du béton

la description
Statikdiagramm

PIED DE POTEAU TYPE T 01 SUR BÉTON, RÉGLABLE EN HAUTEUR

*Example statique (Les forces portantes servent uniquement d’orientation.
Vous pouvez trouver des informations statiques détaillées dans les documents / télécharger)

Réf.	Poteau [mm]		Pression F_1,Rk	Traction F_1,Rk	F_2/3,Rk	F_3/4,Rk
	l min.	h min.	Acier [kN]
19613101	100	100	28,7	6,66	0,63	0,96

4 chevilles en acier Ø 10mm

Statiktabellen und Berechnungen Balkenschuhe

variantes
la description

1 - 1 à partir de 1 Variantes

	product.variant.list.sku		product.variant.list.quantity
	19613101

PIED DE POTEAU TYPE T 01 SUR BÉTON, RÉGLABLE EN HAUTEUR

*Example statique (Les forces portantes servent uniquement d’orientation.
Vous pouvez trouver des informations statiques détaillées dans les documents / télécharger)

Réf.	Poteau [mm]		Pression F_1,Rk	Traction F_1,Rk	F_2/3,Rk	F_3/4,Rk
	l min.	h min.	Acier [kN]
19613101	100	100	28,7	6,66	0,63	0,96

4 chevilles en acier Ø 10mm
