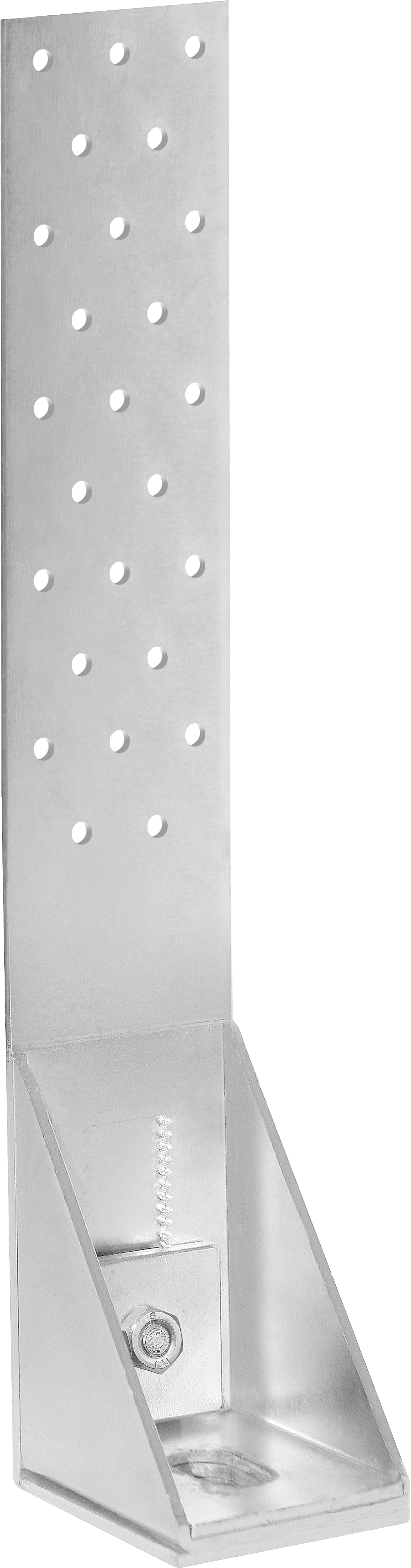

HT2 Zuganker-Set (Nicht Höhenverstellbar)
GH HT Zuganker 2-teilig Set
Die Zuglaschen werden bereits während der Produktion der Wände vormontiert und die Wand wird komplett verschlossen. Für die bündige Montage der Beplankung wird eine in der Schwelle eine 3,0 mm tiefe Ausfräsung empfohlen.
Endmontage auf der Baustelle
Auf der Baustelle wird der Fußwinkel bündig auf der Bodenplatte montiert. Unebenheiten in der Bodenplatte bis zu 30 mm werden über die Verzahnung schnell und einfach justiert und mit einer Mutter M10 fixiert.
Montagemöglichkeiten der Zuglaschen Typ L oder Typ R.
Die Zuglasche wird links oder rechts am Stiel mit GH Rillennägel oder GH Schraube montiert.
Für die absolute Winddichtigkeit ist nur eine Ausfräsung von 3,0 mm in der Schwelle zu empfehlen.
Typ G
Die Zuglasche wird auf der Vorderseite vom Stiel montiert. Eine Aussparung von mind. 5,0 mm im Stiel + Schwelle oder in der OSB Platte wird empfohlen.
Alternativ kann die Zuglasche auch über die Zwischenschicht im Stiel montiert werden.
Alle Zuglaschen und Fußwinkel können beliebig kombiniert werden.
