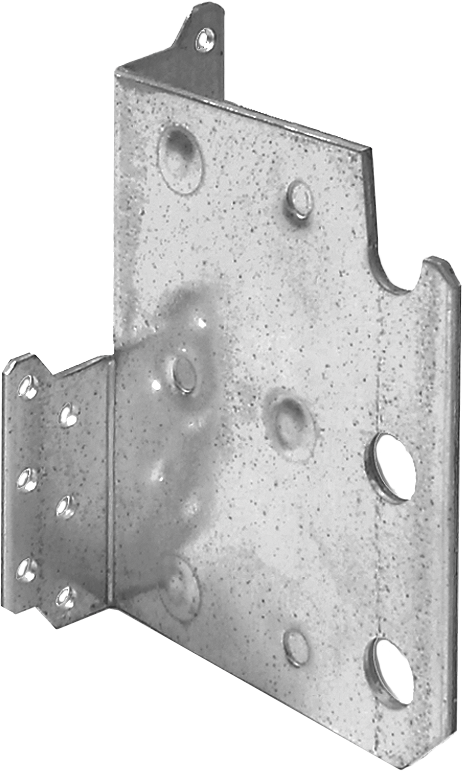

GH-Integralverbinder Typ M 84x98x3,0 30°-90° rechts
Made in Germany

Schräganschlüsse links/rechts von 30° - 90° lieferbar

Tipp

GH Integralverbinder Typ M mit Montagefix-Lasche 2- und 4-reihig für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen. Bei beiden Ausführungen wird der Nebenträger mit vormontiertem Stabdübel in die Montagefixlasche eingehängt.
Der Nachweis für Brandschutz F 30 wird durch Einhalten der Vorgaben aus der Brandschutz DIN 4102-2 erfüllt.

Befestigung am Hauptträger oder Stützen GH Rillennägel Ø 4,0 mm x Länge
Beidseitige Anschlüsse sind am Hauptträger und an der Stütze möglich.

Befestigung Nebenträger:
GH Stabdübel Ø 12,0 mm x Länge
Die Länge der Stabdübel richtet sich nach der Breite des anzuschließenden Nebenträgers.

Unverzichtbar ist diese Bohrschablone bei der passgenauen Verarbeitung von allen GH Integralverbindern.

Das schnelle und präzise Einstellen der Abstände zum Stirnholz und zur Oberkante erfolgt ohne Werkzeuge über die beiden Rändelschrauben (siehe Abbildung).




GH IntegralverbinderSchräganschlüsse links/rechts von 30° - 90° .... mehr anzeigen
Bestell-Nr.: 30200R EAN: 4019346105306


Variantenauswahl (Alle Orange markierten sind in Kombination möglich):
 Sind Sie Kunde oder Neukunde? (Fachhandel)
 Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.



Länge: 98
Höhe: 84
Stärke: 3,0
Neben-/Hauptträger Ø 5: 8
Neben-/Hauptträger Ø 13: 2
Typ: 0-R
TopLine: TopLine
