Integralverbinder 4-Reihig Typ M (Montagefix-Lasche) | GH Holzverbinder | Innovationen im Holzbau

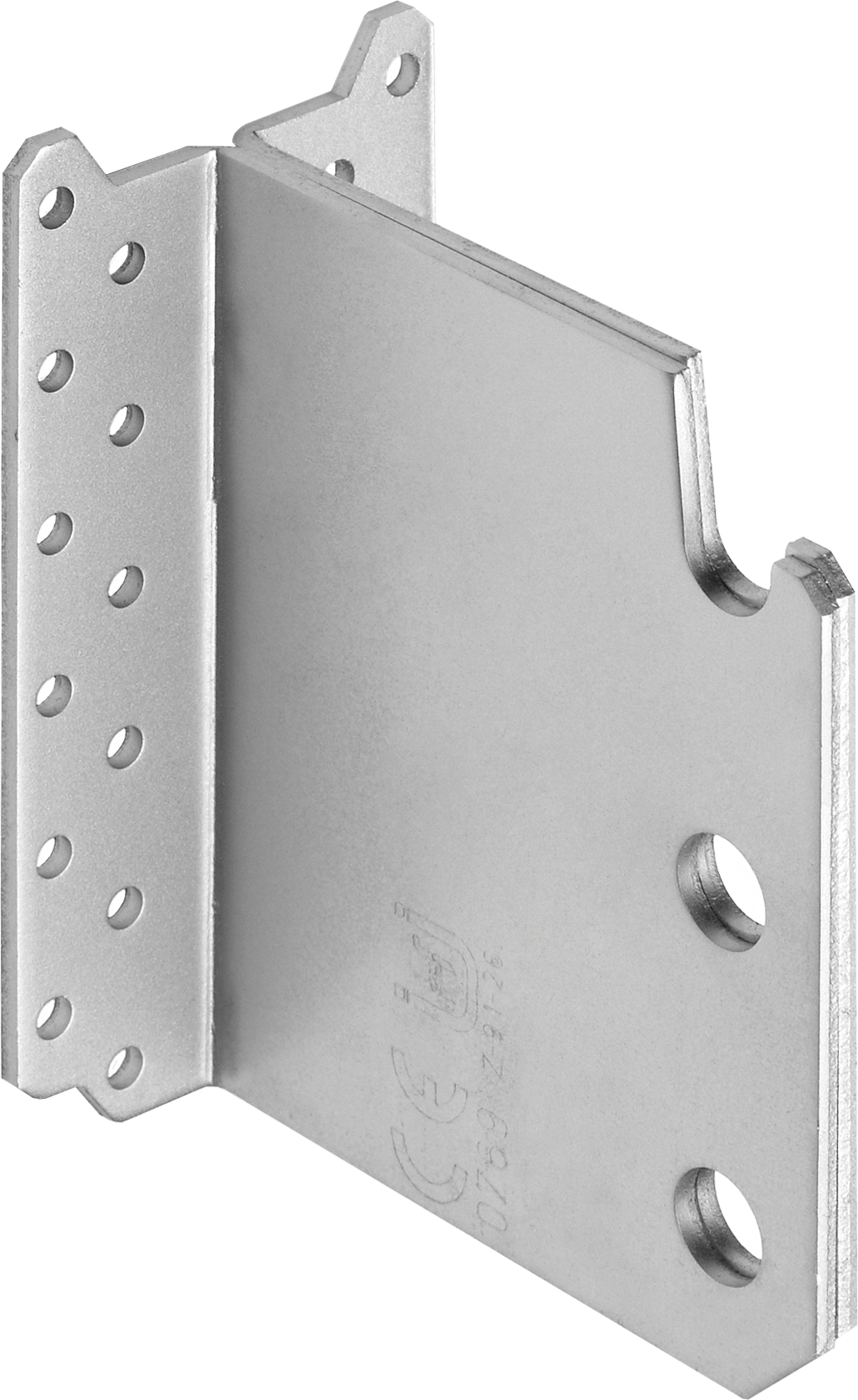

GH-Integralverbinder Typ M 4-reihig 84x98x6,0

Bestell-Nr.: 302004 EAN: 4019346479704

Anwendungen

Varianteninfo: (Alle Orange markierten in Kombination möglich)
Für Detailinformationen pro Größe, klicken Sie auf das "!" Zeichen unten in der Variantenauswahl :

	Sind Sie Kunde oder Neukunde? (Fachhandel)
	Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.

UVP (Preisinfo)

Technische Merkmale

Netto Gewicht Kg:	39
DC Statik:	JA
Made in Germany:	JA
Gruppe:	Balkentraeger
Statikdiagramm:	Balkentraeger
ETA:	ETA-10 0009
Stärke 1 mm:	3
Stärke 2 mm:	6
Breite mm:	60
Höhe mm:	84
Tiefe mm:	98
Stärke mm:	6,0
Nebenträger2 Ø 13:	2
Neben-/Hauptträger Ø 13:	2
Neben-/Hauptträger Ø 5:	16
Typ:	M0-4
Material:	S 250 GD +Z 275
TopLine:	TopLine
Nutzungsklasse:	NKL 2
Anwendungen:	Holz/Holz

Dokumente (Download)

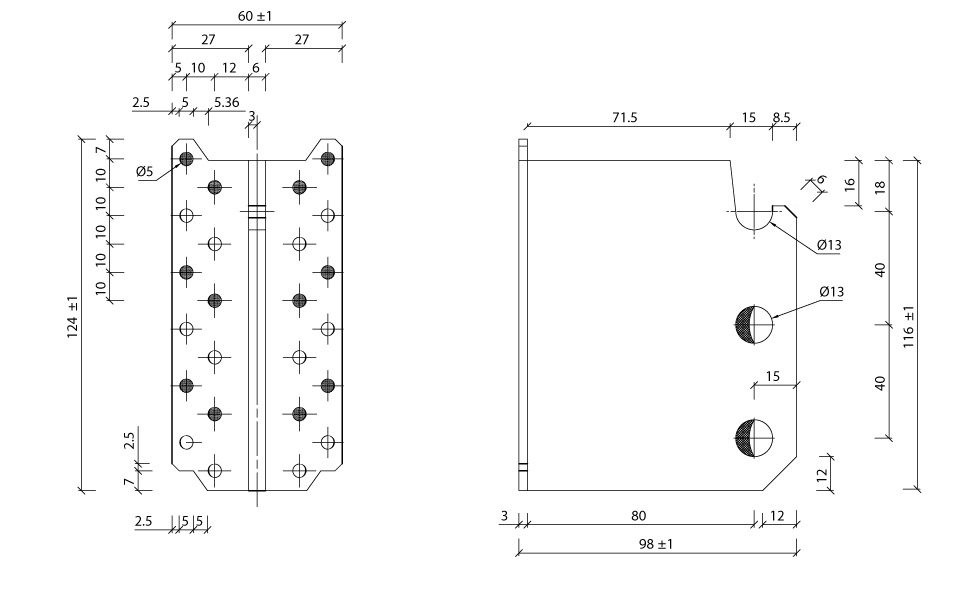

Zeichnung Integralverbinder Typ M 4 reihig

Kapitel verdeckte Verbinder

Integralverbinder Typ M 4-reihig

ETA-10/0009 Integral

DoP Leistungserklärung Integralverbinder

Statik verdeckte Verbinder Balkenträger_Integral

Zubehör

GH-Integralverbinderbohrschablone Typ 0 - 4 Metallausführung

H-Rillennägel 4,0x40 verzinkt, entspricht ETA-13/0523

GH-Schraube 5,0x25mm

H-Rillennägel 4,0x35 verzinkt, entspricht ETA-13/0523

1 - 5 von 5 Varianten

	Artikel Nr.		Menge	Breite mm	Höhe mm	Tiefe mm	Stärke mm	Nebenträger2 Ø 13	Neben-/Hauptträger Ø 5	Neben-/Hauptträger Ø 13	Typ	Material	Nutzungsklasse	Anwendungen
	302004			60	84	98	6,0	2	16	2	M0-4	S 250 GD +Z 275	NKL 2	Holz/Holz
	302014			60	124	98	6,0	3	24	3	MI-4	S 250 GD +Z 275	NKL 2	Holz/Holz
	302024			60	164	98	6,0	4	32	4	MII-4	S 250 GD +Z 275	NKL 2	Holz/Holz
	302034			60	204	98	6,0	5	40	5	MIII-4	S 250 GD +Z 275	NKL 2	Holz/Holz
	302044			60	244	98	6,0	6	48	6	MIIII-4	S 250 GD +Z 275	NKL 2	Holz/Holz

Typ M 4-reihig:

Die GH Integralverbinder 4-reihig Typ M mit Montagefix-Lasche bieten noch höhere Tragfähigkeiten.

Tipp

GH Integralverbinder Typ M mit Montagefix-Lasche 2- und 4-reihig für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen. Bei beiden Ausführungen wird der Nebenträger mit vormontiertem Stabdübel in die Montagefixlasche eingehängt.

Der Nachweis für Brandschutz F 30 wird durch Einhalten der Vorgaben aus der Brandschutz DIN 4102-2 erfüllt.

Befestigung am Hauptträger oder Stützen GH Rillennägel Ø 4,0 mm x Länge

Beidseitige Anschlüsse sind am Hauptträger und an der Stütze möglich.

Befestigung Nebenträger:

GH Stabdübel Ø 12,0 mm x Länge

Die Länge der Stabdübel richtet sich nach der Breite des anzuschließenden Nebenträgers.

Unverzichtbar ist diese Bohrschablone bei der passgenauen Verarbeitung von allen GH Integralverbindern.

Das schnelle und präzise Einstellen der Abstände zum Stirnholz und zur Oberkante erfolgt ohne Werkzeuge über die beiden Rändelschrauben (siehe Abbildung).

Statikdaten siehe Dokumente (Download)

Variantenauswahl
Beschreibung

1 - 5 von 5 Varianten

	Artikel Nr.		Menge	Breite mm	Höhe mm	Tiefe mm	Stärke mm
	302004			60	84	98	6,0
	302014			60	124	98	6,0
	302024			60	164	98	6,0
	302034			60	204	98	6,0
	302044			60	244	98	6,0

Typ M 4-reihig:

Die GH Integralverbinder 4-reihig Typ M mit Montagefix-Lasche bieten noch höhere Tragfähigkeiten.

Tipp

GH Integralverbinder Typ M mit Montagefix-Lasche 2- und 4-reihig für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen. Bei beiden Ausführungen wird der Nebenträger mit vormontiertem Stabdübel in die Montagefixlasche eingehängt.

Der Nachweis für Brandschutz F 30 wird durch Einhalten der Vorgaben aus der Brandschutz DIN 4102-2 erfüllt.

Befestigung am Hauptträger oder Stützen GH Rillennägel Ø 4,0 mm x Länge

Beidseitige Anschlüsse sind am Hauptträger und an der Stütze möglich.

Befestigung Nebenträger:

GH Stabdübel Ø 12,0 mm x Länge

Die Länge der Stabdübel richtet sich nach der Breite des anzuschließenden Nebenträgers.

Unverzichtbar ist diese Bohrschablone bei der passgenauen Verarbeitung von allen GH Integralverbindern.

Das schnelle und präzise Einstellen der Abstände zum Stirnholz und zur Oberkante erfolgt ohne Werkzeuge über die beiden Rändelschrauben (siehe Abbildung).
