Balkenschuh Typ 04 innen Kombi
Anwendungen
| Sind Sie Kunde oder Neukunde? (Fachhandel) | ||
| Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden. |
| Breite mm: | 32 |
| Höhe mm: | 114 |
| Tiefe mm: | 80 |
| Stärke mm: | 2,0 |
| Netto Gewicht Kg: | 26,941 |
| Nebenträger2 Ø 5: | 8 |
| Neben-/Hauptträger Ø 11: | - |
| Hauptträger Ø 5: | 8 |
| Material: | S 250 GD +Z 275 |
| Nutzungsklasse: | NKL 2 |
| Anwendungen: | Holz/Holz+Holz/OSB |
| DC Statik: | JA |
| Made in Germany: | JA |
| Statikdiagramm: | Balkenschuhe |
| Gruppe: | Balkenschuhe |
| ETA: | ETA-08 0264 |
| Ausführung: | Innenliegend |
Zubehör
| Artikel Nr. | Menge | Breite mm | Höhe mm | Tiefe mm | Stärke mm | Nebenträger2 Ø 5 | Neben-/Hauptträger Ø 11 | Hauptträger Ø 5 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
30653I |
|
32 | 114 | 80 | 2,0 | 8 | - | 8 | ||
|
|
30654I |
|
32 | 174 | 80 | 2,0 | 12 | - | 12 | ||
|
|
30655I |
|
38 | 111 | 80 | 2,0 | 8 | - | 8 | ||
|
|
30601I |
|
40 | 110 | 80 | 2,0 | 8 | - | 8 | ||
|
|
30605I |
|
40 | 140 | 80 | 2,0 | 10 | - | 10 | ||
|
|
30656I |
|
40 | 170 | 80 | 2,0 | 12 | - | 12 | ||
|
|
30602I |
|
45 | 108 | 80 | 2,0 | 8 | - | 8 | ||
|
|
30606I |
|
45 | 138 | 80 | 2,0 | 10 | - | 10 | ||
|
|
30607I |
|
48 | 136 | 80 | 2,0 | 10 | - | 10 | ||
|
|
30614I |
|
48 | 166 | 80 | 2,0 | 12 | - | 12 | ||
|
|
30603IKO |
|
51 | 105 | 80 | 2,0 | 8 | - | 8 | ||
|
|
30608IKO |
|
51 | 135 | 80 | 2,0 | 10 | - | 10 | ||
|
|
30615IKO |
|
51 | 165 | 80 | 2,0 | 12 | - | 12 | ||
|
|
30623IKO |
|
51 | 195 | 80 | 2,0 | 14 | - | 14 | ||
|
|
30502IKO |
|
60 | 100 | 80 | 2,0 | 8 | 4xØ9* | 8 | ||
|
|
30609IKO |
|
60 | 130 | 80 | 2,0 | 10 | 4* | 10 | ||
|
|
30616IKO |
|
60 | 160 | 80 | 2,0 | 12 | 4* | 12 | ||
|
|
30624IKO |
|
60 | 190 | 80 | 2,0 | 14 | 4* | 14 | ||
|
|
30604IKO |
|
64 | 98 | 80 | 2,0 | 8 | 4xØ9* | 8 | ||
|
|
30610IKO |
|
64 | 128 | 80 | 2,0 | 10 | 4* | 10 | ||
|
|
30611IKO |
|
70 | 125 | 80 | 2,0 | 10 | 4* | 10 | ||
|
|
30617IKO |
|
70 | 155 | 80 | 2,0 | 12 | 4* | 12 | ||
|
|
30612IKO |
|
73 | 124 | 80 | 2,0 | 10 | 4* | 18 | ||
|
|
30618IKO |
|
73 | 154 | 80 | 2,0 | 12 | 4* | 22 | ||
|
|
30625IKO |
|
73 | 184 | 80 | 2,0 | 14 | 4* | 26 |

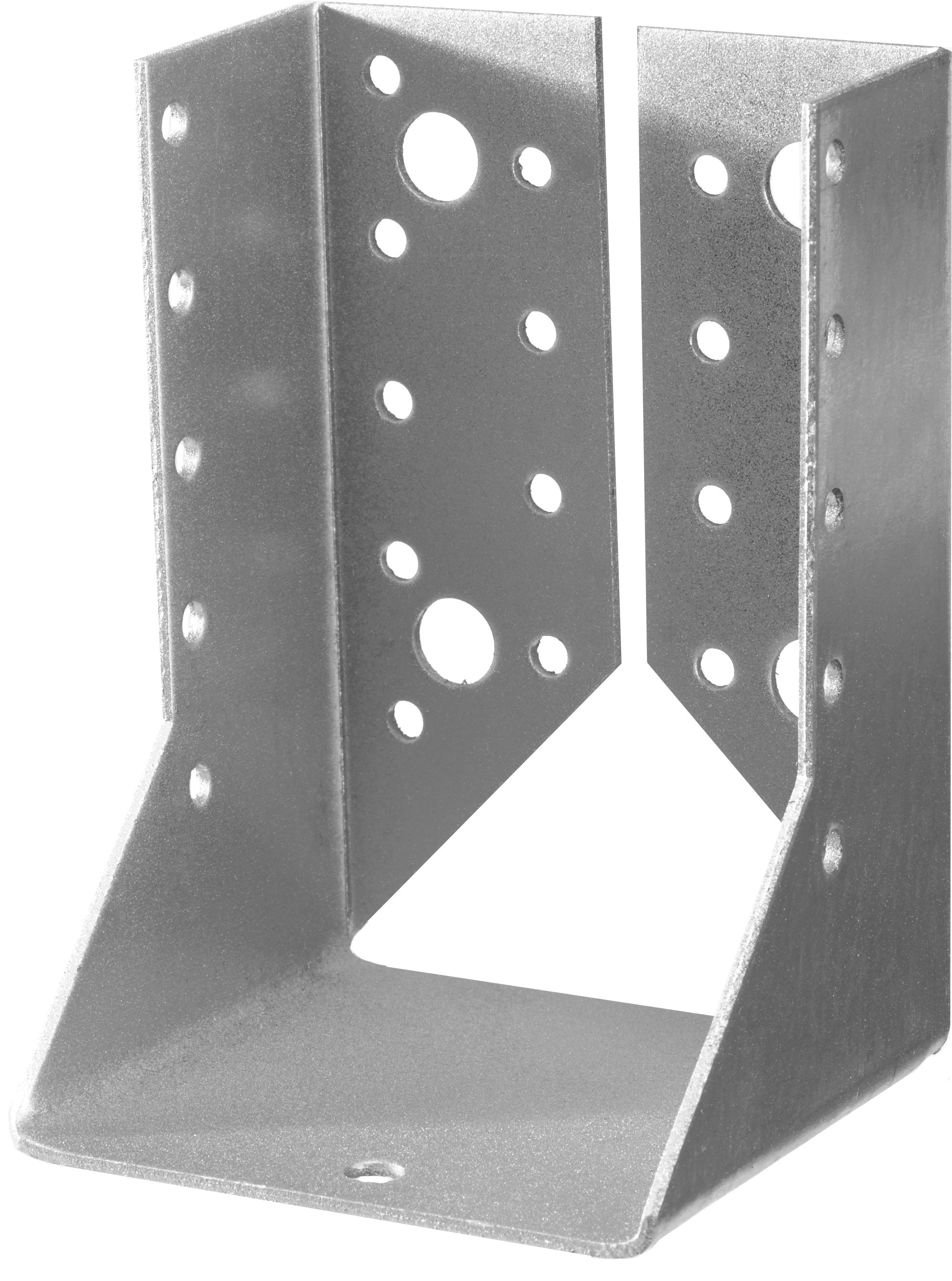

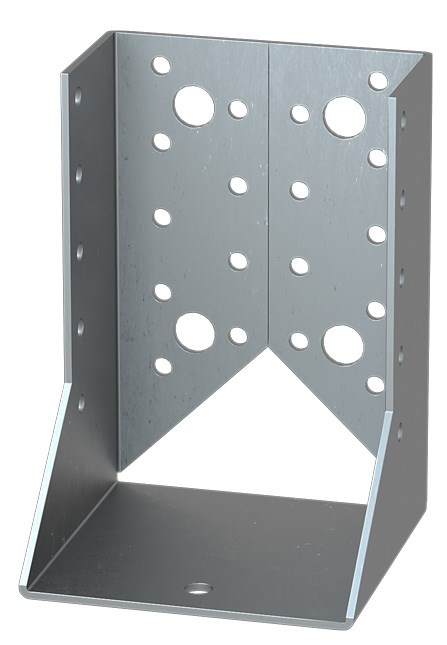

BALKENSCHUHE TYP 04 KOMBI
Standardbalkenschuh
Anschlüsse nach Zulassung an:
- Holz/Holz
- Über Zwischenschicht wie z.B. OSB
- Nur an Holzwerkstoffplatten wie z.B. OSB
- Holz/Beton, Holz/Stahl
Balkenschuhe werden zur Verbindung von Nebenträgern mit dem
Hauptträger oder einem Pfosten verwendet.
Die
Balkenschuhe werden aus S 250 GD +Z 275 hergestellt und sind mit einer
Zinkdicke von ca. 20 μmbeschichtet.
Die klassischen Typ 04 Kombi
Balkenschuhe innenliegend werden aus 2,0 mm dickem,
feuerverzinktem Stahlblech hergestellt.
Die
Standardabmessungen sowie Sonderabmessungen sind in der Artikelauswahl
aufgeführt. Gerne fertigen wir für Sie Sonderabmessungen nach Ihrer
Zeichnung.
Unsere TYP 04
Kombi Balkenschuhe können als Kombi mit den vorhandenen 11
mm Bohrungen auch an Beton befestigt werden.
Balkenschuhe
werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen
verwendet.
Zugelassen auch
für Anschlüsse von Holz/Holz, Holz an Beton,
Mauerwerk und Stahl.
Hergestellt
aus feuerverzinktem Stahlblech t = 2,0 mm. Zu befestigen mit
GH-Rillennägeln Ø 4,0 mm oder GH-Schraube.
Statikdaten siehe Dokumente (Download)
| Artikel Nr. | Menge | Breite mm | Höhe mm | |||
|---|---|---|---|---|---|---|
|
|
30653I |
|
32 | 114 | ||
|
|
30654I |
|
32 | 174 | ||
|
|
30655I |
|
38 | 111 | ||
|
|
30601I |
|
40 | 110 | ||
|
|
30605I |
|
40 | 140 | ||
|
|
30656I |
|
40 | 170 | ||
|
|
30602I |
|
45 | 108 | ||
|
|
30606I |
|
45 | 138 | ||
|
|
30607I |
|
48 | 136 | ||
|
|
30614I |
|
48 | 166 | ||
|
|
30603IKO |
|
51 | 105 | ||
|
|
30608IKO |
|
51 | 135 | ||
|
|
30615IKO |
|
51 | 165 | ||
|
|
30623IKO |
|
51 | 195 | ||
|
|
30502IKO |
|
60 | 100 | ||
|
|
30609IKO |
|
60 | 130 | ||
|
|
30616IKO |
|
60 | 160 | ||
|
|
30624IKO |
|
60 | 190 | ||
|
|
30604IKO |
|
64 | 98 | ||
|
|
30610IKO |
|
64 | 128 | ||
|
|
30611IKO |
|
70 | 125 | ||
|
|
30617IKO |
|
70 | 155 | ||
|
|
30612IKO |
|
73 | 124 | ||
|
|
30618IKO |
|
73 | 154 | ||
|
|
30625IKO |
|
73 | 184 |
BALKENSCHUHE TYP 04 KOMBI
Standardbalkenschuh
Anschlüsse nach Zulassung an:
- Holz/Holz
- Über Zwischenschicht wie z.B. OSB
- Nur an Holzwerkstoffplatten wie z.B. OSB
- Holz/Beton, Holz/Stahl
Balkenschuhe werden zur Verbindung von Nebenträgern mit dem
Hauptträger oder einem Pfosten verwendet.
Die
Balkenschuhe werden aus S 250 GD +Z 275 hergestellt und sind mit einer
Zinkdicke von ca. 20 μmbeschichtet.
Die klassischen Typ 04 Kombi
Balkenschuhe innenliegend werden aus 2,0 mm dickem,
feuerverzinktem Stahlblech hergestellt.
Die
Standardabmessungen sowie Sonderabmessungen sind in der Artikelauswahl
aufgeführt. Gerne fertigen wir für Sie Sonderabmessungen nach Ihrer
Zeichnung.
Unsere TYP 04
Kombi Balkenschuhe können als Kombi mit den vorhandenen 11
mm Bohrungen auch an Beton befestigt werden.
Balkenschuhe
werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen
verwendet.
Zugelassen auch
für Anschlüsse von Holz/Holz, Holz an Beton,
Mauerwerk und Stahl.
Hergestellt
aus feuerverzinktem Stahlblech t = 2,0 mm. Zu befestigen mit
GH-Rillennägeln Ø 4,0 mm oder GH-Schraube.
