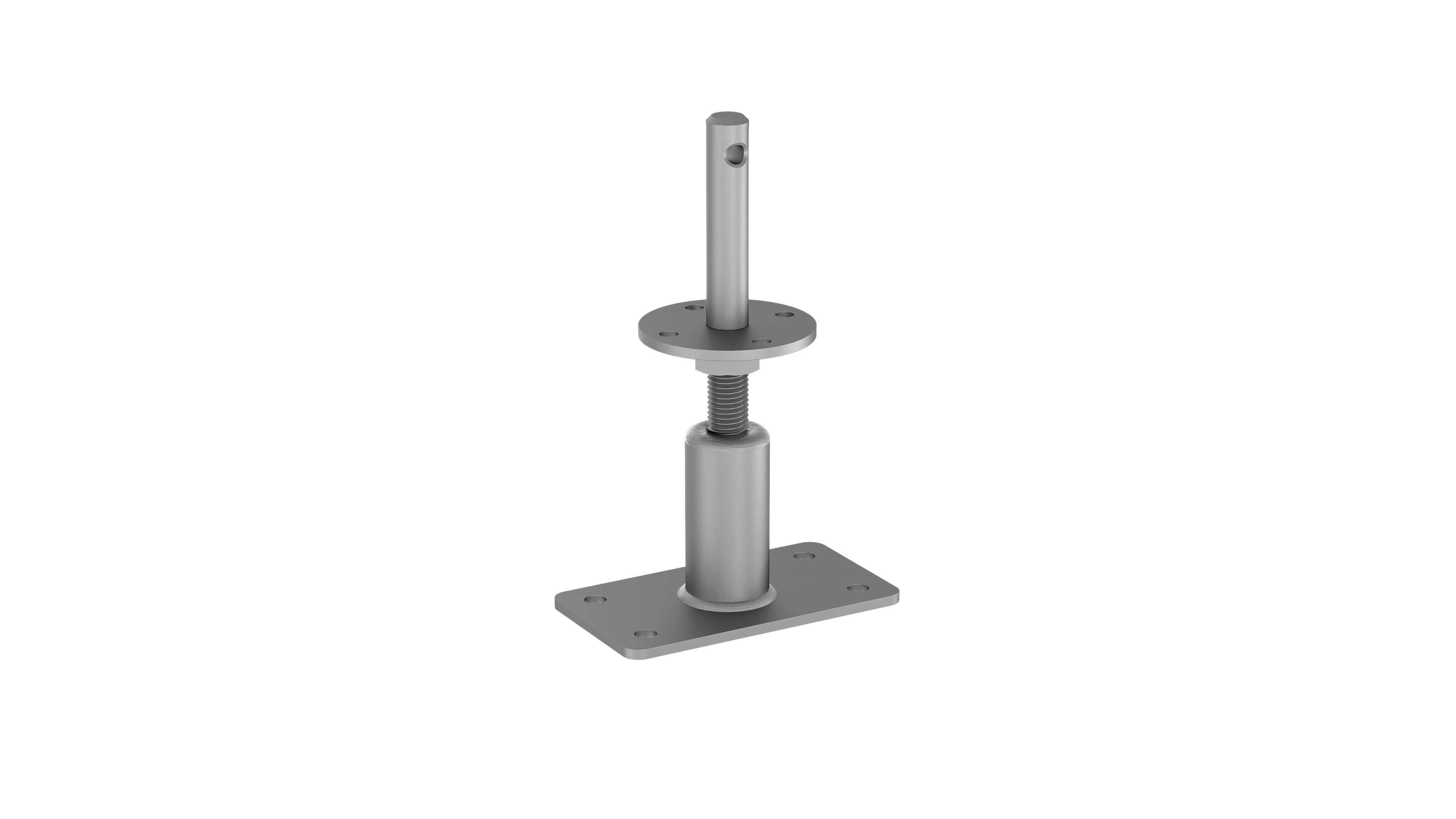

Pfostenträger Typ D-24 höhenverstellbar

GH-Stützenfuß fz Typ D a.B. 24x120 hv.140-210 M24

Bestell-Nr.: 19823130 EAN: 4019346510087

Anwendungen

Varianteninfo: (Alle Orange markierten in Kombination möglich)
Für Detailinformationen pro Größe, klicken Sie auf das "!" Zeichen unten in der Variantenauswahl :

	Sind Sie Kunde oder Neukunde? (Fachhandel)
	Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.

UVP (Preisinfo)

Technische Merkmale

Netto Gewicht Kg:	270
DC Statik:	JA
Made in Germany:	JA
Gruppe:	Pfostentraeger
Statikdiagramm:	Pfostentraeger
ETA:	ETA-16 0550
Nutzungsklasse:	NKL3
Höhe mm:	140-210
Bodenplatte Breite:	100
Bodenplatte Länge:	180
Bodenplatte Stärke:	6
Ø 11 mm:	1
Ø 13 mm:	4
Trägerplatte Stärke:	6
Dorn Höhe:	120
Dorn Ø:	24
Trägerplatte Ø:	100
Ø 11mm:	4
Rohr Ø:	48,3
Material:	S 235 JR

Dokumente (Download)

Zeichnung

Anwendungsbeispiel Pfostenträger

Statik Pfostenträger Typ D-24 hoehen

Kapitel Pfostenträger

DoP Leistungserklärung Pfostenträger

ETA_16_0550_STF

Pfostenträger Typ D höhenverstellbar

CAD dwg

1 - 4 von 4 Varianten

Artikel Nr.	Höhe mm	Bodenplatte Breite	Bodenplatte Länge	Bodenplatte Stärke	Trägerplatte Stärke	Dorn Höhe	Dorn Ø	Trägerplatte Ø	Rohr Ø
19823130	140-210	100	180	6	6	120	24	100	48,3
19823180	190-260	100	180	6	6	120	24	100	48,3
19823230	240-310	100	180	6	6	120	24	100	48,3
19823280	290-360	100	180	6	6	120	24	100	48,3

Pfostenträger TYP D auf Beton / Höhenverstellbar mit Dorn 24x120 mm

Diese Pfostenträger auf Beton sind höhenverstellbar und mit ihrem aufrechten Dorn für verdeckte Anschlüsse geeignet.

*Statikdaten und Statikbeispiele finden Sie oben im Reiter -> Dokumente (Download)

1 - 4 von 4 Varianten

Artikel Nr.	Höhe mm	Bodenplatte Breite	Bodenplatte Länge	Bodenplatte Stärke
19823130	140-210	100	180	6
19823180	190-260	100	180	6
19823230	240-310	100	180	6
19823280	290-360	100	180	6

Pfostenträger TYP D auf Beton / Höhenverstellbar mit Dorn 24x120 mm

Diese Pfostenträger auf Beton sind höhenverstellbar und mit ihrem aufrechten Dorn für verdeckte Anschlüsse geeignet.
