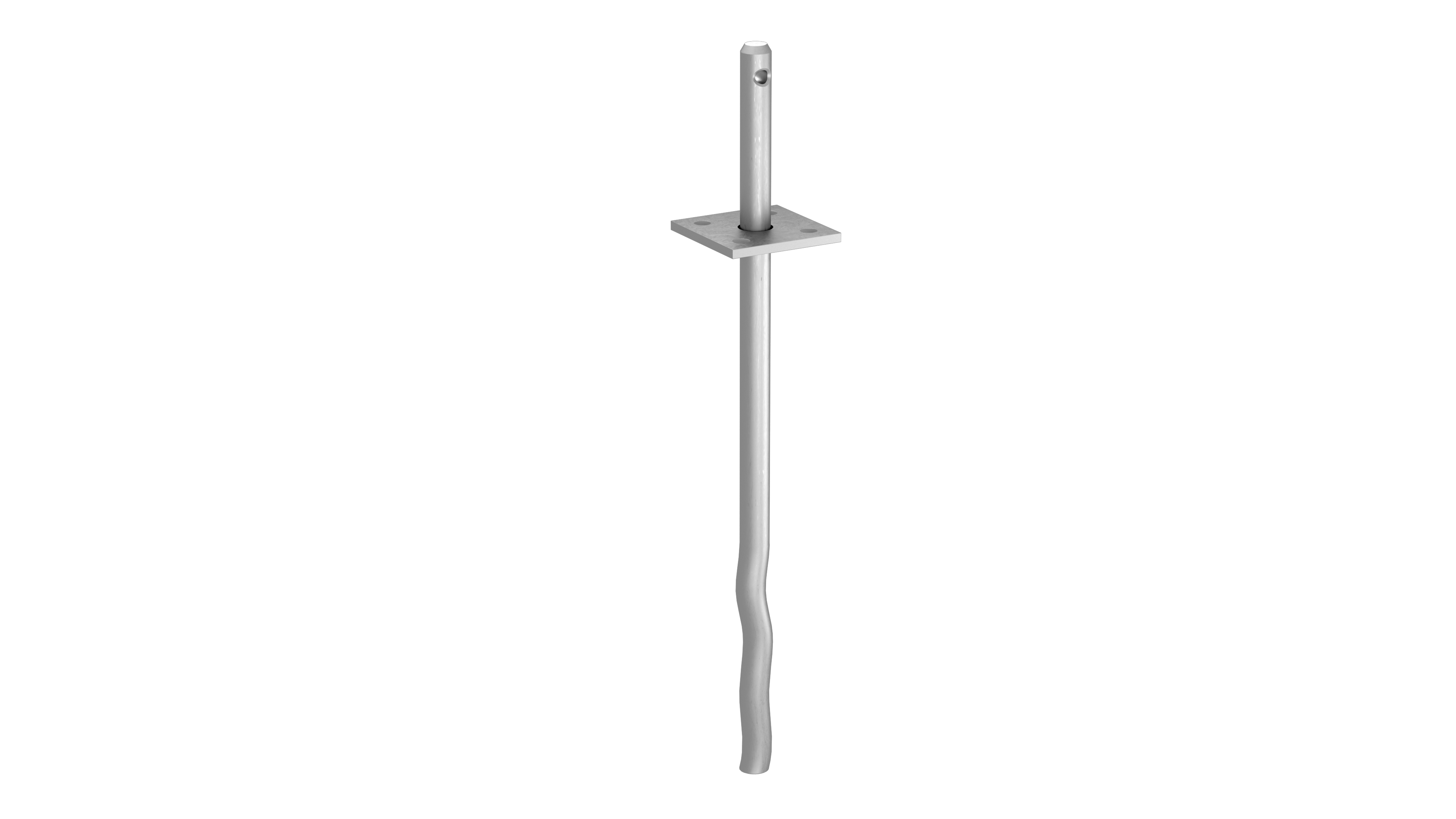

GH-Stützenfuß Typ D in Beton Auflage: 80x80x6, Dorn 20x120+374mm
ETA 16 0550 Made in GermanyDC Statik

Pfostenträger TYP D in Beton

Die Pfostenträger in Beton sind mit Ihrem aufrechten Dorn für verdeckte Anschlüsse geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr. Pfosten [mm] Druck F1,Rk ZUG F1,Rk F2/3,Rk F3/4,Rk
 min b min h Stahl [kN]
19620080 100 100 41,2 13,0 3,33 3,33
19620100 120 120 41,9 11,5 3,33 3,33
19820400 120 120 38,8 10,9 5,76 5,76

 4 Schrauben Ø 10x120 mm

Diesen Pfostenträger in Beton sind mit Ihrem... mehr anzeigen

Bestell-Nr.: 19620080 EAN: 4019346510001

Variantenauswahl (Alle Orange markierten in Kombination möglich):
 Sind Sie Kunde oder Neukunde? (Fachhandel)
 Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.



Ø 11 mm: 4
Ø 9 mm: 1,00
Trägerplatte Breite: 80
Trägerplatte Stärke: 6
Dorn Höhe: 120
Dorn Ø: 20
Dolle Höhe: 374
Dolle Ø: 20
ETA-16/0550: ETA-16/0550
Material: S 235 JR

Zubehör

ETA 16 0550 Made in GermanyDC Statik

Pfostenträger TYP D in Beton

Die Pfostenträger in Beton sind mit Ihrem aufrechten Dorn für verdeckte Anschlüsse geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr. Pfosten [mm] Druck F1,Rk ZUG F1,Rk F2/3,Rk F3/4,Rk
 min b min h Stahl [kN]
19620080 100 100 41,2 13,0 3,33 3,33
19620100 120 120 41,9 11,5 3,33 3,33
19820400 120 120 38,8 10,9 5,76 5,76

 4 Schrauben Ø 10x120 mm
