GH-Stützenfuß Typ T 02 in Beton, 80x130 mm Dolle 48,3x300 mm
ETA 16 0550Made in GermanyDC Statik

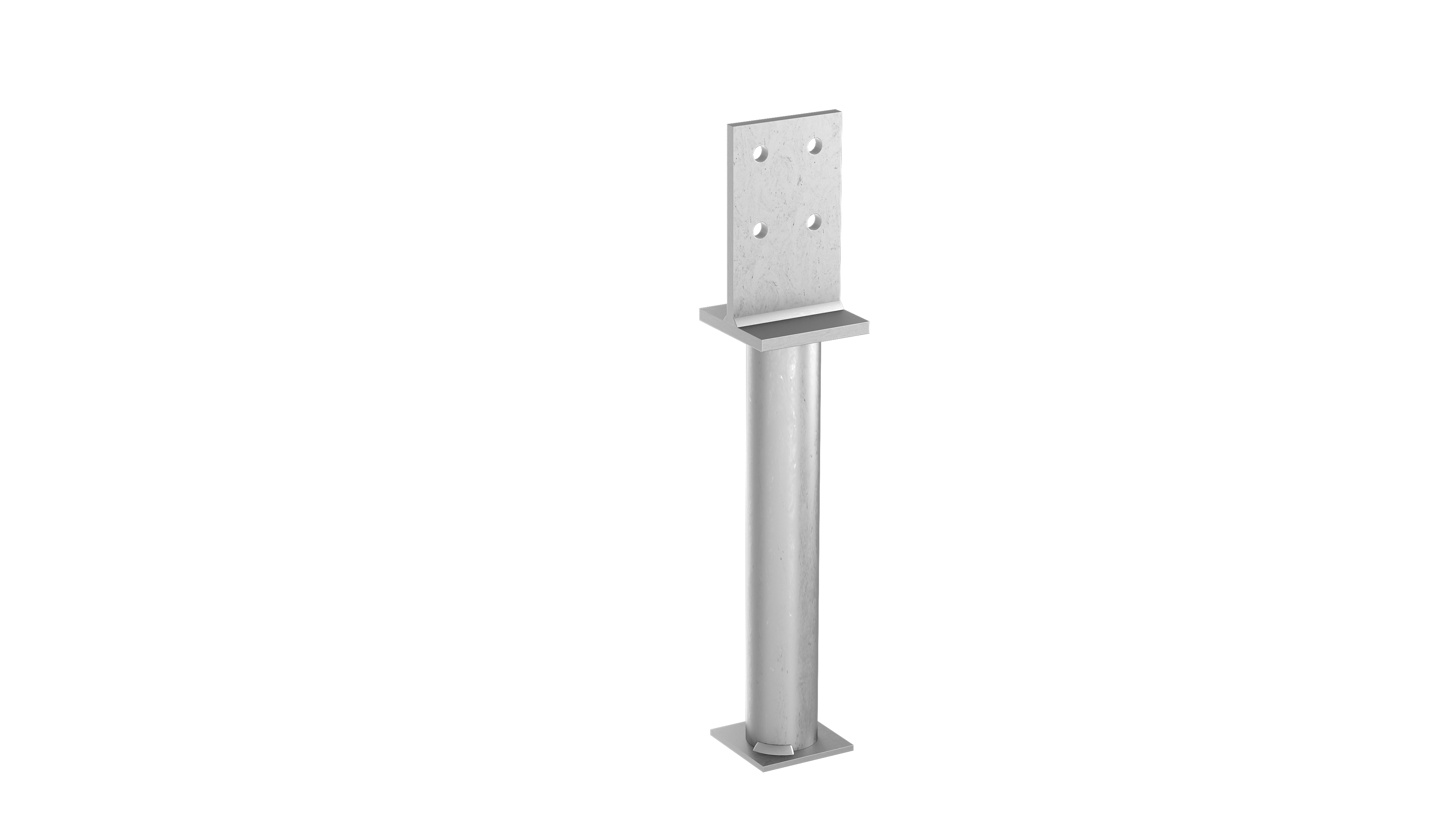

Pfostenträger TYP T02 in Beton

Diese Pfostenträger in Beton haben ein aufrechtes Schlitzblech und sind daher für verdeckte Anschlüsse geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr.Pfosten [mm]Druck F1,RkZUG F1,RkF2/3,RkF3/4,Rk
 min bmin hStahl [kN]
19810203100120108,087,37,539,50
19810204100120108,087,35,076,70

 4 Stabdübel Ø 10 mm

Diese Pfostenträger in Beton haben ein... mehr anzeigen

Bestell-Nr.: 19810203 EAN: 4019346505021

Varianteninfo (Alle Orange markierten in Kombination möglich)
Für Detailinformationen pro Größe, klicken Sie auf das "!" Zeichen unten in der Variantenauswahl.:
 Sind Sie Kunde oder Neukunde? (Fachhandel)
 Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.



Ø 11 mm: 4
Trägerplatte Breite: 80
Trägerplatte Stärke: 8
Schwert Breite: 80
Schwert Höhe: 130
Schwert Stärke: 8
Rohr Höhe: 300
Rohr Ø: 48,3
ETA-16/0550: ETA-16/0550
Material: S 235 JR

Zubehör

ETA 16 0550Made in GermanyDC Statik

Pfostenträger TYP T02 in Beton

Diese Pfostenträger in Beton haben ein aufrechtes Schlitzblech und sind daher für verdeckte Anschlüsse geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr.Pfosten [mm]Druck F1,RkZUG F1,RkF2/3,RkF3/4,Rk
 min bmin hStahl [kN]
19810203100120108,087,37,539,50
19810204100120108,087,35,076,70

 4 Stabdübel Ø 10 mm
