Zuganker HT

GH-HT10 Zuganker 50x370x3,0mm Bohrung 18

Bestell-Nr.: 11050370 EAN: 4019346479643

GH LINE

Anwendungen

Varianteninfo: (Alle Orange markierten in Kombination möglich)
Für Detailinformationen pro Größe, klicken Sie auf das "!" Zeichen unten in der Variantenauswahl :

	Sind Sie Kunde oder Neukunde? (Fachhandel)
	Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.

Technische Merkmale

Made in Germany:	JA
Gruppe:	Zuganker
Statikdiagramm:	Zuganker
ETA:	ETA-10 0010
Breite mm:	50
Höhe mm:	370
Länge mm:	63
Stärke mm:	3,0
n Ø5:	18
nBo 1x Ø:	18
TopLine:	TopLine
Material:	S 355 MC
Typ:	HT10
Nutzungsklasse:	NKL 2
Anwendungen:	Holz/Beton

Dokumente (Download)

ETA-10/0010 Zuganker

HT Zuganker HT16

Zeichnungen Zuganker HT

Kapitel Zuganker

CAD Zuganker GH HT

DoP / Leistungserklärung Zuganker

1 - 6 von 6 Varianten

Artikel Nr.	Breite mm	Höhe mm	Länge mm	Stärke mm	Nebenträger Ø 5	n Ø5	nBo 1x Ø	nBo Ø 18x26 mm	Material	TopLine	Nutzungsklasse	Anwendungen
11050370	50	370	63	3,0	-	18	18	-	S 355 MC	TopLine	NKL 2	Holz/Beton

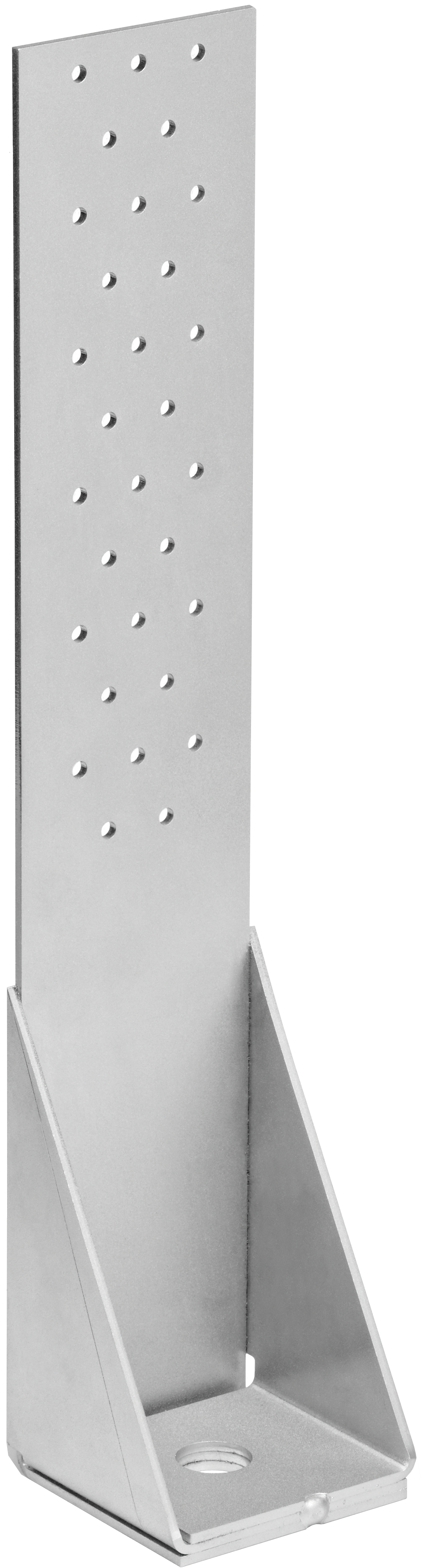

11060340	60	340	63	3,0	-	20	17	-	S 355 MC	TopLine	NKL 2	Holz/Beton

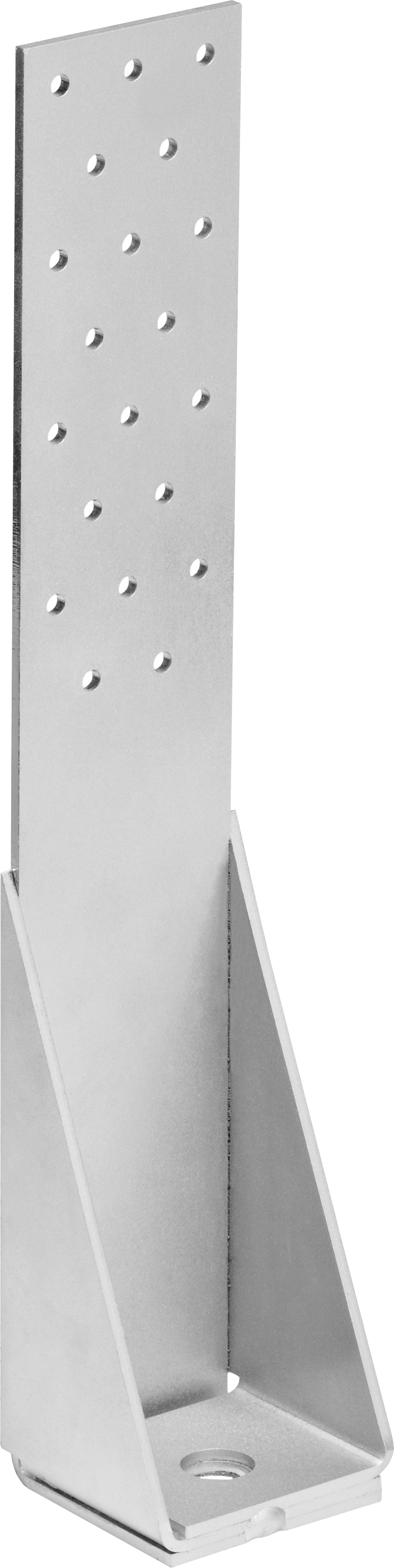

11060440	60	440	63	3,0	-	30	17	-	S 355 MC	TopLine	NKL 2	Holz/Beton

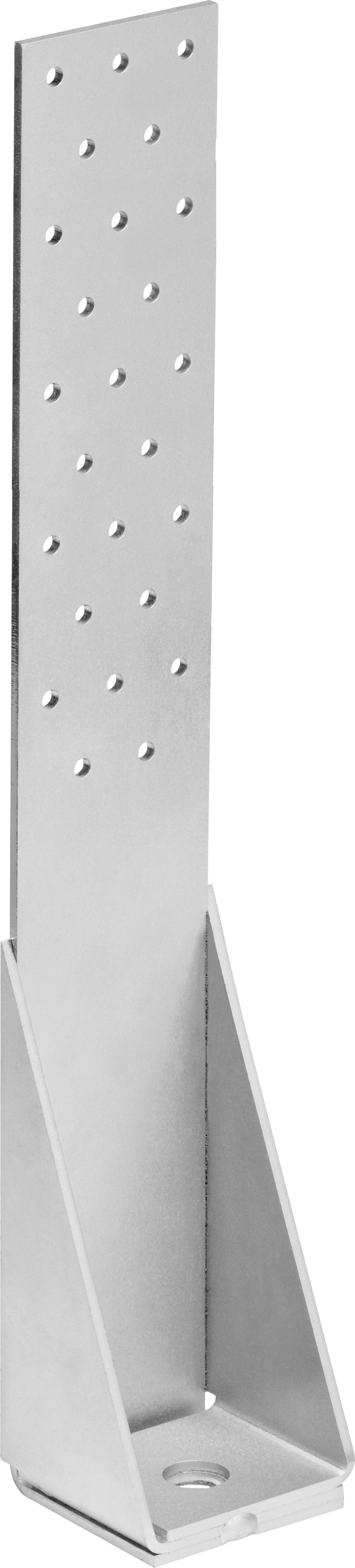

11060540	60	540	63	3,0	-	45	17	-	S 355 MC	TopLine	NKL 2	Holz/Beton

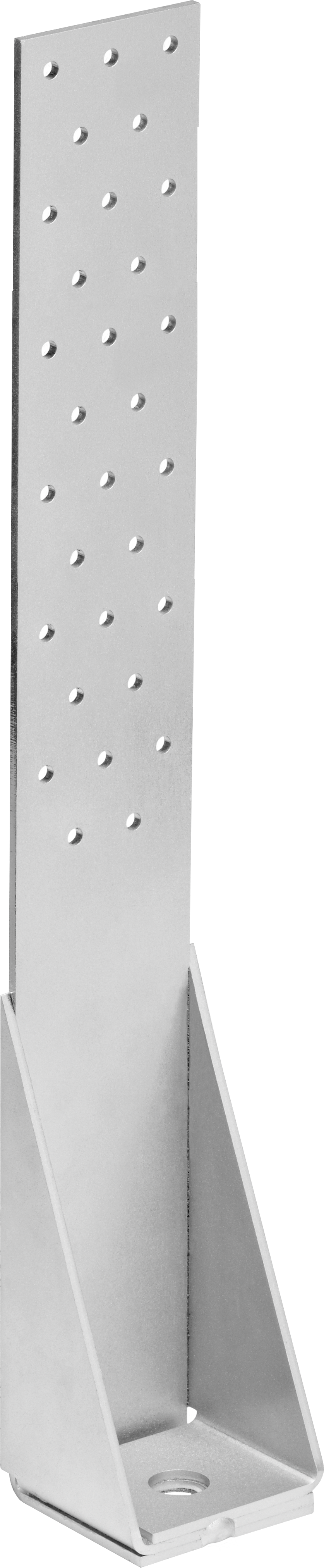

11080620	80	620	83	3,0	-	55	22	-	S 355 MC	TopLine	NKL 2	Holz/Beton

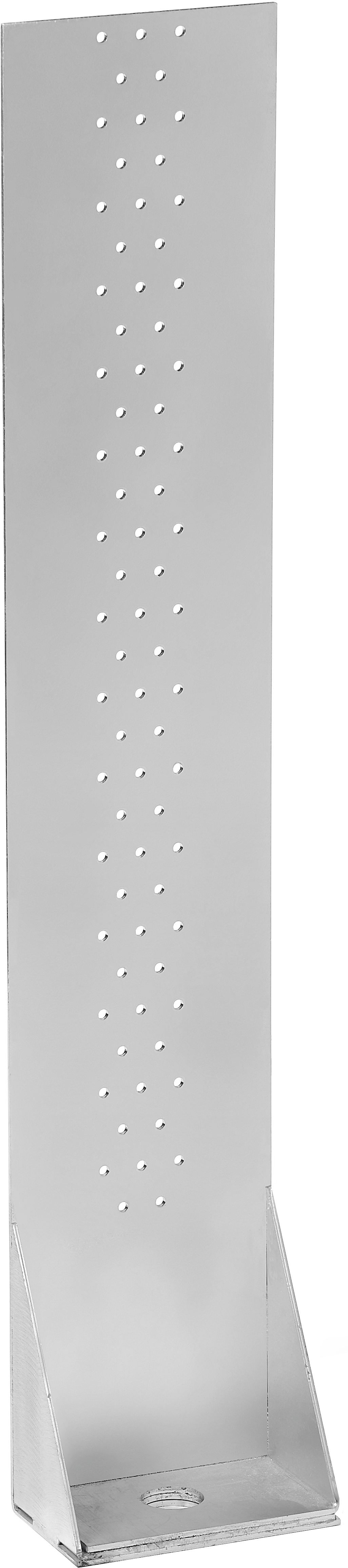

110140740	140	740	83	3,0	75	75	29	-	S 355 MC	TopLine	NKL 2	Holz/Beton

HT Zuganker

dienen zur Übertragung von Zugkräften, speziell für den Holzrahmenbau. HT Zuganker sind bei neuen, aber auch bei bestehenden Holzkonstruktionen einsetzbar und ermöglichen die Übertragung von hohen Lasten in den Beton. Die Zuganker können zum Teil mit unterschiedlichen Unterlegscheiben kombiniert werden. Somit bieten wir dem Planer und Zimmerer immer die richtige Anwendung. Sowohl auf Massivholzplatten (Brettsperrholz) als auch in Rahmenbauweise.

Zuganker 2

Die Vorteile vom GH HT-Zuganker:
• Aufnahme von hohen Zuglasten im Holzrahmenbau
• Reduzierte Gesamthöhe
• Kurze Steghöhe (150 mm)
• Optimiertes Lochbild
• GH HT sind auch für Stützenanschlüsse geeignet
• Befestigung in Holz auch über Zwischenschichten, mit Gh Rillennägel 4,0x50 bis 75 mm, oder GH Schrauben Ø 5,0 mm, möglich.
• Druckplatten optional
• Einsatz von Druckplatten für Zuglasten bis 85 kN
• Ohne Druckplatte für Zuglasten bis 42 kN

Befestigungsmittel:
• GH Rillennägel oder GH Schrauben
• Bodenbefestigung mit Bolzenanker oder Betonschrauben

Zubehörartikel:
Die optionalen Druckscheiben für HT16 - HT 28 und die Druckscheiben für HT 34 ermöglichen Zuglasten bis 85 kN

1 - 6 von 6 Varianten

Artikel Nr.	Breite mm	Höhe mm	Länge mm	Stärke mm
11050370	50	370	63	3,0
11060340	60	340	63	3,0
11060440	60	440	63	3,0
11060540	60	540	63	3,0
11080620	80	620	83	3,0
110140740	140	740	83	3,0

HT Zuganker

Zuganker 2

Zubehörartikel:
Die optionalen Druckscheiben für HT16 - HT 28 und die Druckscheiben für HT 34 ermöglichen Zuglasten bis 85 kN
