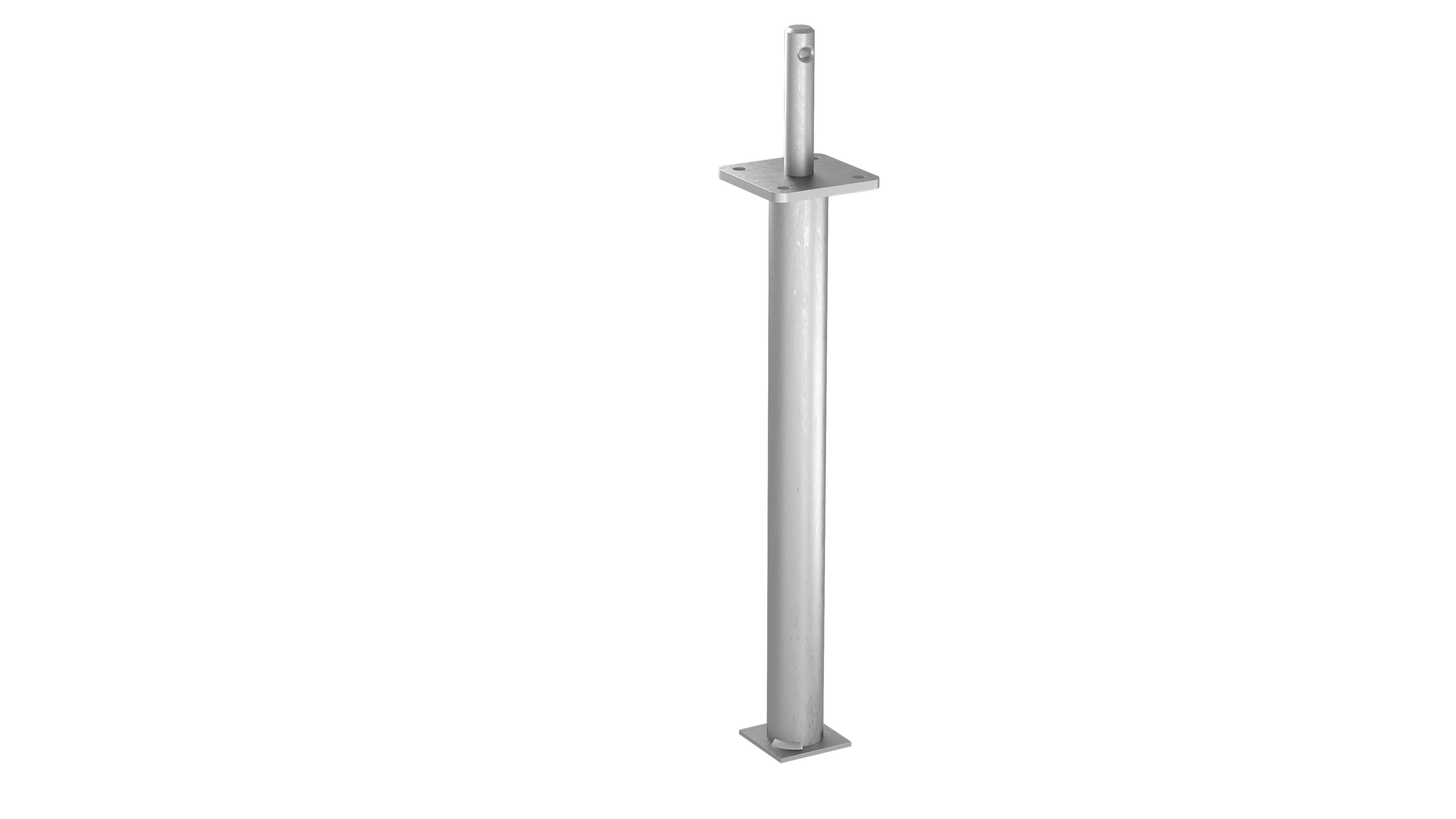

GH-Stützenfuß Typ D in Beton 24x120mm, Dolle 48,3x500mm
ETA 16 0550 Made in GermanyDC Statik

Pfostenträger TYP DS in Beton

Mit diesen stabilen Pfostenträgern zum Einbetonieren können Lasten direkt in das Fundament weitergeleitet werden. Durch die Dollen in 24 mm und 40mm ist eine schnelle, kostengünstige und verdeckte Verbindung möglich.

Der Dorn in 40mm ist für Abbundanlagen geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr. Pfosten [mm] Druck F1,Rk ZUG F1,Rk F2/3,Rk F3/4,Rk
 min b min h Stahl [kN]
19820220 120 120 108,0 19,0 8,08 8,08
19820221 120 120 108,0 19,0 16,9 16,9
19820420 120 120 108,0 15,0 8,08 8,08

 4 Schrauben Ø 10x120 mm

Mit diesen stabilen Pfostenträgern zum... mehr anzeigen

Bestell-Nr.: 19820220 EAN: 4019346510148

Varianteninfo: (Alle Orange markierten in Kombination möglich)
Für Detailinformationen pro Größe, klicken Sie auf das "!" Zeichen unten in der Variantenauswahl :
 Sind Sie Kunde oder Neukunde? (Fachhandel)
 Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden.


Netto Gewicht Kg: 290
Ø 11 mm: 1,00
Trägerplatte Breite: 100
Trägerplatte Stärke: 6
Dorn Höhe: 120
Dorn Ø: 24
Ø 11mm: 4
Rohr Höhe: 500
Rohr Ø: 48,3
ETA-16/0550: ETA-16/0550
Material: S 235 JR

Zubehör

ETA 16 0550 Made in GermanyDC Statik

Pfostenträger TYP DS in Beton

Mit diesen stabilen Pfostenträgern zum Einbetonieren können Lasten direkt in das Fundament weitergeleitet werden. Durch die Dollen in 24 mm und 40mm ist eine schnelle, kostengünstige und verdeckte Verbindung möglich.

Der Dorn in 40mm ist für Abbundanlagen geeignet.



 *Statikbeispiel (die gesamte Statik finden Sie im oberen Bereich unter Dokumente)

Art.-Nr. Pfosten [mm] Druck F1,Rk ZUG F1,Rk F2/3,Rk F3/4,Rk
 min b min h Stahl [kN]
19820220 120 120 108,0 19,0 8,08 8,08
19820221 120 120 108,0 19,0 16,9 16,9
19820420 120 120 108,0 15,0 8,08 8,08

 4 Schrauben Ø 10x120 mm
