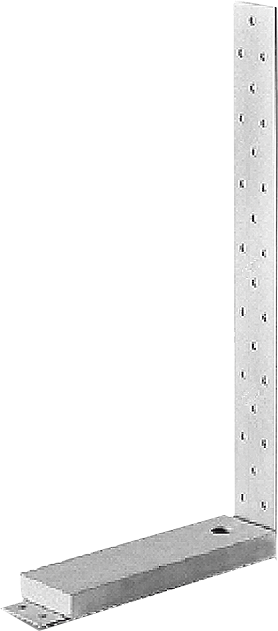

Zuganker mit Druckplatte










Anwendungen
Sind Sie Kunde oder Neukunde? (Fachhandel) | ||
Für weitere Informationen zu unseren Produkten, Bestellungen, Rechnungen und Aktionen, bitten wir unsere Kunden und Neukunden sich an unserem neuen Shopsystem (Konto oben) anzumelden. |
Netto Gewicht Kg: | 65,76 |
Made in Germany: | JA |
Gruppe: | Zuganker |
Statikdiagramm: | Zuganker |
ETA: | ETA-10 0010 |
Breite mm: | 60 |
Höhe mm: | 142 |
Länge mm: | 93 |
Stärke mm: | 2,0 |
Nebenträger Ø 5: | 17 |
n Ø5: | - |
nBo 1x Ø: | 12 |
Druckplatte Breite: | 50 |
Druckplatte Länge: | 90 |
Druckplatte Stärke: | 12 |
nBo Ø 18x26 mm: | - |
Material: | S 250 GD +Z 275 |
Nutzungsklasse: | NKL 2 |
Anwendungen: | Holz/Beton |
Artikel Nr. | Menge | Breite mm | Höhe mm | Länge mm | Stärke mm | Nebenträger Ø 5 | n Ø5 | nBo 1x Ø | Druckplatte Breite | Druckplatte Länge | Druckplatte Stärke | nBo Ø 18x26 mm | Material | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
110310 |
|
60 | 142 | 93 | 2,0 | 17 | - | 12 | 50 | 90 | 12 | - | S 250 GD +Z 275 | ||
|
110305 |
|
40 | 280 | 122 | 2,0 | 11 | - | 12 | 50 | 90 | 12 | - | S 250 GD +Z 275 | ||
|
110405 |
|
40 | 340 | 182 | 2,0 | 23 | - | 12 | 50 | 160 | 15 | - | S 250 GD +Z 275 | ||
|
110410 |
|
40 | 400 | 123 | 3,0 | 23 | - | 16 | 60 | 110 | 15 | - | S 250 GD +Z 275 | ||
|
110415 |
|
60 | 420 | 222 | 2,0 | 38 | - | 16 | 60 | 200 | 20 | - | S 250 GD +Z 275 | ||
|
110420 |
|
60 | 420 | 102 | 2,0 | 38 | - | 20 | 60 | 85 | 20 | - | S 250 GD +Z 275 | ||
|
110425 |
|
60 | 480 | 123 | 2,5 | 38 | - | 20 | 70 | 115 | 20 | - | S 250 GD +Z 275 | ||
|
110430 |
|
60 | 520 | 222 | 2,5 | 18 | - | 18 | 60 | 220 | 25 | - | S 250 GD +Z 275 |
GH Zuganker mit Druckplatte
Fußpunktverankerungen
im Holzrahmenbau werden mit diesem System schnell und einfach gelöst.
Durch
die großen Fußplatten werden die Lasten statisch nachweisbar in den
Beton eingeleitet.
Anwendungsbereiche:
•
Holzkonstruktionen können mit dem GH Zuganker mit Druckplatte optimal
mit Betonunterkonstruktionen verbunden werden.
•
Durch die speziell entwickelte Druckplatte kann eine optimale Ausnutzung
der zulässigen Dübelbelastung gewährleistet werden.
Befestigungsmittel:
•
GH Rillennägel oder GH Schrauben
•
Bodenbefestigung mit Bolzenanker oder Betonschrauben
