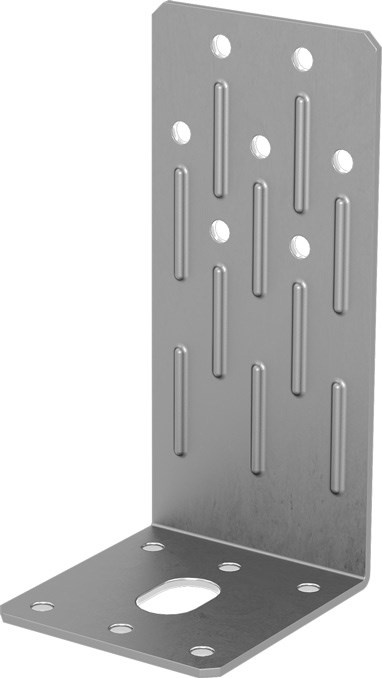

Zuganker TOP Vario 80/120

Einsatzgebiete:
Die GH Verbinder TOP VARIO sind insbesondere
für die Einsatzgebiete:
1. Schwelle auf Beton (Zug + Druck)
2. Stütze auf Beton (nur Druck) konzipiert worden.

Die Technik:

• Planmäßige Kraftableitung durch optimale Verformungstechnik/Sickenausprägung = Stabilitätssteigerung.
• Abstimmung Geometrie/Nagelanzahl/Stärke der U-Scheibe und Dübeltragfähigkeit.
• Kein störender mittiger Steg bei der Verarbeitung.
• Immer Vollausnagelung möglich.
• Hohe Stabilität durch spezielle nicht störende Sicken.
• Kein Nagel zu viel — optimale Abstimmung des Winkels.
• Keine Befestigung in der Randzone durch optimales Lochbild.

Fazit:
Der spezielle Verbinder für den Betonanschluss bei Zugbeanspruchung!

Zubehörartikel:
Die Druckscheiben M10 und die Druckscheiben M12 dienen dazu, die Kräfte vom Winkel statisch einwandfrei in den Beton einzuleiten.
