Pfostentraeger ZinTOP TYP P24 auf Beton h v | GH Holzverbinder

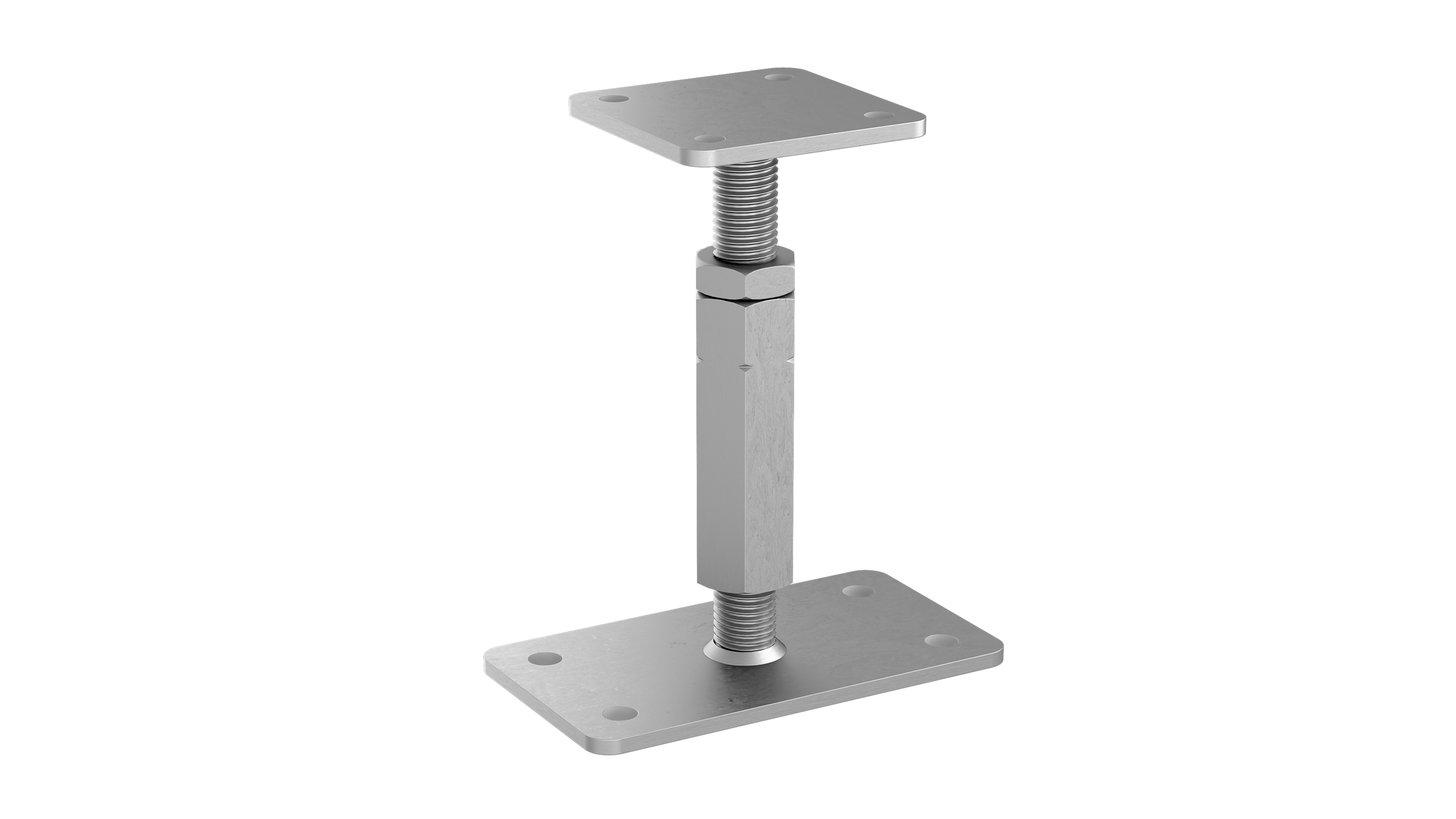

GH-Post Base ZinTop Type P24 plate TP100x100x6 height 140-190

Order no.: 19533101TOP EAN: 4019346010815

GH LINE

Anwendungen

	Are you a customer or a new customer? (Specialist trade)
	For more information about our products, orders, invoices and promotions, log in to our new shop system (account above).

Technical Features

Höhe mm:	150-200
Gewinde Ø:	24
Bodenplatte Breite:	100
Bodenplatte Länge:	180
Bodenplatte Stärke:	6
Ø 11 mm:	4
Ø 13 mm:	4
Trägerplatte Breite:	100
Trägerplatte Stärke:	6
ETA:	ETA-16 0550
Material:	S 235 JR
ZinTOP:	ZinTOP
Nutzungsklasse:	NKL 3
Gruppe:	Pfostentraeger
Made in Germany:	JA
DC Statik:	JA
Statikdiagramm:	Pfostentraeger

Documents (download)

Pfostenträger Typ P24 auf Beton höhenverstellbar

CAD Post Base Type P24 oc ha

Catalog column base type P on concrete / height-adjustable

Statics column base type P24 on concrete - height-adjustable

ETA_16_0550_column base type T01 in concrete

Design example column base

DoP column base

description
Statikdiagramm

ZinTOP COLUMN BASE TYPE P 24 ON CONCRETE / HEIGHT-ADJUSTABLEE

The column bases, which must fulfi l the requirements of service class 3, are subsequently hot-dip galvanised or have our new ZinTOP coating. ZinTOP not only has optimum corrosion resistances but is also visually more attractive.

Advantages of the ZinToP coating

• Uniform surface
• High corrosion resistance
• No contact corrosion in conjunction with stainless steel
• Approved for service class 3 in timber construction
• High surface hardness
• Uniform coat thickness, also on threaded parts

*Structural calculation example (The load bearing capacities are only indicative. Detailed static information can be found in the upper section in documents / download)

Art. No.	Post [mm]		Pressure F_1,Rk	Tension F_1,Rk	F_2/3,Rk	F_3/4,Rk
	min w	min h	Steel [kN]
19533101TOP	120	120	70,3	6,66	1,87	1,87

4 screws Ø 10x120 mm

1 - 1 from 1 Variants

	product.variant.list.sku		Quantity
	19533101TOP

ZinTOP COLUMN BASE TYPE P 24 ON CONCRETE / HEIGHT-ADJUSTABLEE

Advantages of the ZinToP coating

*Structural calculation example (The load bearing capacities are only indicative. Detailed static information can be found in the upper section in documents / download)

Art. No.	Post [mm]		Pressure F_1,Rk	Tension F_1,Rk	F_2/3,Rk	F_3/4,Rk
	min w	min h	Steel [kN]
19533101TOP	120	120	70,3	6,66	1,87	1,87

4 screws Ø 10x120 mm
